Установки насосные дозировочные типа УНД
0 ₽ / шт.
трубопроводная и запорная арматура
фильтр на всасывающем трубопроводе
гаситель пульсаций на нагнетательном трубопроводе
предохранительный и обратный клапаны, КИП и А
«базовая» обвязка в комплекте с технологической ёмкостью (ёмкостями)
«базовая» обвязка в комплекте с аппаратным шкафом, включающим силовое, защитное и коммутационное оборудование, блок управления и блок обработки информации
«базовая» обвязка в комплекте с аппаратным шкафом и технологической ёмкостью (ёмкостями) для реагента
в специальном исполнении по схеме заказчика.
ТИПЫ МОНТАЖА:
- на единой раме;

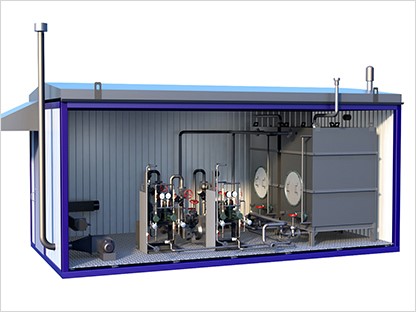

- в каркасе, шкафе или блок-боксе;
- в обогреваемом каркасе, шкафе или блок-боксе;
- специальное монтажное исполнение по требованию заказчика.
ТИПЫ ДОЗИРОВОЧНЫХ АГРЕГАТОВ:
- плунжерные;
- герметичные мембранные
ИСПОЛНЕНИЕ ПО СТЕПЕНИ ВЗРЫВОЗАЩИТЫ:
- общего назначения;
- взрывозащищенное.
ТИП ПРИСОЕДИНЕНИЯ ВСАСЫВАЮЩЕЙ И НАПОРНОЙ ЛИНИЙ:
- фланцевое (не указывается), материал и тип фланцев, уплотнение - по выбору заказчика;
- другое (по запросу).
Условное обозначение установок насосных дозировочных типа УНД
- Тип установки: УНД – установка насосная дозировочная;
- Количество дозировочных насосов: 2
- Численное значение производительности, л/час; давления напора, кгс/см2;
- Исполнение гидроблока:
П – плунжерное;
М – мембранное;
Б – бесклапанное - Исполнение гидроблока по материалу проточной части:
Г – Сталь09Г2С;
К – Сталь12Х18Н9Т;
Е — Сталь10Х17Н13М2Т.
• по требованию заказчика возможен другой материал исполнения - Тип соединения всасывающей и напорной линий:
F – фланцевое;
G – штуцерное;
C – крановое
/ Численное значение условного прохода на всасывании и напоре в мм
10 – Ду 10;
15 – Ду 15;
20 – Ду 20;
25 – Ду 25;
32 – Ду 32;
40 – Ду 40;
50 – Ду 50. - Исполнение по взрывозащите:
А – общепромышленное исполнение электродвигателя;
В – взрывозащищенное исполнение электродвигателя.
8. Климатическое исполнение:
У – умеренный;
УХЛ – умеренно-холодный;
* – другое. - Категория размещения:
1 – на открытом пространстве (не рекомендуется заводом изготовителем);
2 – под навесом;
3 – в не отапливаемом помещении;
4 – в отапливаемом помещении.
